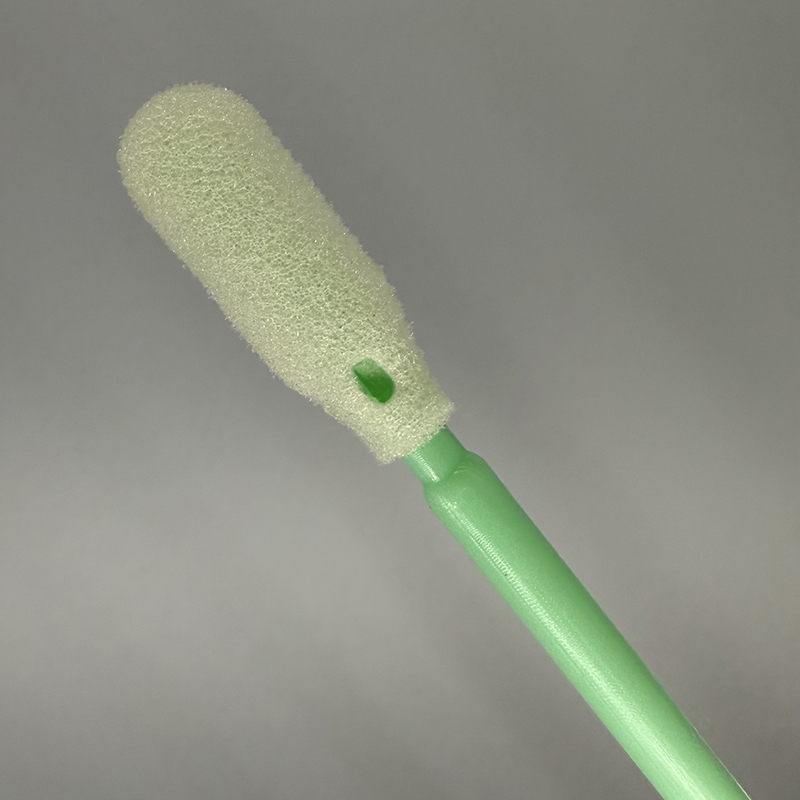

Poliesterski štapići od mikrovlakana za čiste prostore standardni su precizni alat za čišćenje i uzorkovanje za okruženja čistih soba ISO klase 3–8 , proizvodnja elektronike, proizvodnja poluvodiča, optika i sastavljanje medicinskih uređaja. Poliesterski štapić kombinira pleteni ili tkani vrh od poliestera — koji stvara minimalne čestice, učinkovito upija otapala i otpušta vrlo niske razine ionskih kontaminanata koji se mogu ekstrahirati — s ručkom izrađenom od polipropilena, najlona ili stakloplastike koja se ne gubi niti ispušta plin u kontroliranim okruženjima. Odabir odgovarajućeg štapića od poliestera znači usklađivanje stila vrha, konstrukcije materijala vrha, materijala drške i certifikata čistoće sa specifičnim zahtjevima procesa. Korištenje standardnog pamučnog ili pjenastog štapića u primjeni čistih prostorija nije mala zamjena: pamuk stvara tisuće čestica vlakana po korištenju štapića, a pjenasti štapići mogu ostaviti ostatke na preciznim površinama, a oba uzrokuju kvarove u procesima poluvodiča, optičkih i medicinskih uređaja.
Što poliestersku vatu čini vatom za čistu sobu
Ne može se svaki štapić s vrhom od poliestera kvalificirati za bris za čistu sobu. Izraz "poliesterski bris za čiste prostorije" posebno se odnosi na štapiće koji su proizvedeni, obrađeni i pakirani u kontroliranom okruženju, ispitani u odnosu na definirana ograničenja čestica i ionske kontaminacije i validirani za upotrebu u čistim sobama određene ISO klase.
Klasifikacija štapića za čistu sobu određena je dvama glavnim čimbenicima: čistoćom proizvodnog okruženja u kojem je štapić proizveden i pakiran te izmjerenim razinama kontaminacije gotovog proizvoda. Vodeći proizvođači proizvode štapiće od poliestera Čiste sobe ISO klase 4–6 , pojedinačno ih pakirajte u vrećice kompatibilne s čistim prostorima (polietilen ili najlon s dvostrukom vrećicom) i testirajte svaku proizvodnu seriju na nehlapljive ostatke (NVR), broj čestica i ionsku kontaminaciju (natrij, klorid, amonij itd.) prije puštanja u promet.
Uloga poliestera u kontroli kontaminacije
Poliester (polietilen tereftalat, PET) odabran je kao materijal vrha za štapiće za čiste prostorije zbog svoje jedinstvene kombinacije svojstava. Kao sintetička termoplastika, poliester stvara dramatično manje čestica od prirodnih vlakana: pleteni vrh od poliestera koji se koristi s IPA-om obično oslobađa manje od 100 čestica ≥0,5 µm po potezu brisa u standardiziranom testiranju stvaranja čestica, u usporedbi s tisućama čestica iz pamuka i stotinama iz mnogih formulacija pjene. Poliester također ima vrlo niske ionske ekstrakcije — što je kritično u poluvodičkim mokrim procesima gdje ionska kontaminacija na silicijskim pločicama uzrokuje defekte oksida na vratima i kvarove kruga.
Osim toga, poliester je kemijski kompatibilan s cijelim nizom otapala koja se koriste u preciznom čišćenju: izopropil alkohol (IPA), aceton, metil etil keton (MEK), etanol i većina fluoriranih otapala. Ne otapa se, ne bubri niti ostavlja ostatke kada se navlaži ovim otapalima, za razliku od pjenastih štapića koji se mogu razgraditi ketonima i nekim kloriranim otapalima.
Poliester od mikrovlakana u odnosu na standardne pletene vrhove od poliestera
Unutar kategorije poliesterskih štapića, postoji važna razlika između standardnih pletenih poliesterskih i poliesterskih vrhova od mikrovlakana. Standardni pleteni poliester koristi vlakna od 10–25 µm promjera tkani ili pleteni u vrh koji osigurava dobru apsorpciju otapala i pouzdane performanse čestica. Poliester od mikrovlakana koristi split ili ultrafina vlakna 1–5 µm promjera — po konceptu slične krpama za čišćenje od mikrovlakana, ali izrađene prema standardima čistih soba. Finija vlaknasta struktura vrhova od mikrovlakana povećava ukupnu površinu, poboljšava učinkovitost brisanja na glatkim preciznim površinama, poboljšava kapilarnu apsorpciju i omogućuje vrhu da se bolje prilagodi topografiji površine prilikom čišćenja optičkih leća, laserske optike ili preciznih mehaničkih dijelova s finim značajkama.
Stilovi vrhova poliesterskih štapića i njihova primjena
Geometrija vrha je primarna razlika između modela poliesterskih štapića i najvažnija varijabla odabira nakon materijala. Svaki stil vrha optimiziran je za različitu geometriju površine, zahtjeve pristupa ili zadatak čišćenja.
| Stil savjeta | oblik | Veličina vrha (približno) | Primarne aplikacije |
|---|---|---|---|
| Okruglo/ovalno | Zaobljena kugla ili ovalna | promjera 3–8 mm | Općenito brisanje površine, optičko čišćenje, uzorkovanje ravne površine |
| Šiljasti / suženi | Konusno sužen do finog vrha | Promjer vrha 0,5–2 mm | Čišćenje pinova konektora, strujna ploča putem čišćenja, pristup finim detaljima |
| Veslo / Stan | Ravno pravokutno veslo | 5–15 mm širine | Ravne optičke površine, komponente diskovnog pogona, brisanje velike površine |
| Dlijeto | Zakrivljeni ravni rub | 4–8 mm širine | Čišćenje rubova, utora i kutova; čišćenje krajeva optičkih vlakana |
| Cilindar / cijev | Cilindrični vrh bez pjene | promjera 2–6 mm | Bačvasti konektori, ferule za optička vlakna, čišćenje malih provrta |
| Mini / Mikro | Minijaturizirano okruglo ili veslo | 1–3 mm | Čišćenje SMD komponenti, MEMS uređaji, montaža mikroelektronike |
Čišćenje konektora optičkih vlakana: Poseban zahtjev za vrh
Čišćenje krajeva optičkih vlakana jedna je od najzahtjevnijih primjena poliesterskim tupferom. Promjer jezgre vlakna za monomodno vlakno je samo 8–9 µm , a kontaminacija na kraju LC, SC ili MTP/MPO konektora uzrokuje uneseni gubitak i povratnu refleksiju koji pogoršavaju performanse mreže. Specijalizirani štapići od poliestera za čišćenje konektora vlakana su precizno dimenzionirani prema promjeru prstena konektora — Štapići s ferulom od 1,25 mm za LC konektore, štapići s ferulom od 2,5 mm za SC i ST konektore — i koriste se s IPA-om u protokolu s jednim potezom i jednim brisom (nikad se ne koristi ponovna upotreba štapića ili višestruki potezi istim štapićem) kako bi se osiguralo da je krajnja strana očišćena bez ponovne kontaminacije samim štapićem.
Materijali za rukovanje i njihov utjecaj na učinkovitost čistih soba
Drška štapića od poliestera za čiste prostore nije samo strukturni nosač — on pridonosi ukupnoj učinkovitosti štapića za uklanjanje čestica i ispuštanja plinova i mora biti kompatibilan s okruženjem čiste sobe i svim otapalima koja se koriste tijekom primjene.
- Ručka od polipropilena (PP): Najčešći materijal za držanje za čiste prostorije poliesterskih štapića. Injekcijski lijevani PP kemijski je inertan na IPA, etanol i većinu vodenih sredstava za čišćenje; stvara vrlo niske čestice; i kompatibilan je s okruženjima ISO klase 5–8. PP ručke su lagano fleksibilne, što poboljšava udobnost tijekom duljih zadataka čišćenja.
- Najlonska ručka: Veća krutost od PP-a, korisna kada je potrebno precizno postavljanje vrha pod kontroliranom silom — na primjer, prilikom čišćenja optičkih konektora ili utiskivanja u udubljena područja. Najlonske ručke kompatibilne su s istim otapalima kao i PP, ali mogu tijekom vremena apsorbirati male količine vode iz vodenih otopina za čišćenje.
- Ručka od stakloplastike (GFRP): Koristi se u najzahtjevnijim aplikacijama s niskim ispuštanjem plinova — procesne komore za poluvodiče, vakuumska okruženja i čiste sobe u zrakoplovstvu. Ručke od stakloplastike imaju izuzetno nisko ispuštanje plinova pod vakuumom i uvjetima visoke temperature i pružaju veliku krutost za preciznu primjenu sile. Skuplji su od PP-a ili najlona i specificirani su kada su ukupni organski ugljik (TOC) ili granice ispuštanja plinova kritične.
- Ručka od karbonskih vlakana: Može se naći u ultra-preciznim aplikacijama koje zahtijevaju nisko ispuštanje plinova i visok omjer krutosti i težine. Ručke od ugljičnih vlakana po prirodi su sigurne od elektrostatičkog pražnjenja (električno vodljive), što ih čini prikladnima za upotrebu na ESD-osjetljivim komponentama gdje je problem slučajno pražnjenje statičkog elektriciteta od operatera kroz nevodljivu ručku.
- Drvene i papirne ručke: Nije prihvatljivo u ISO klasi 5 ili čišćim okruženjima — drvo i papir su značajni izvori čestica i biološke kontaminacije. Njihova prisutnost u bilo kojem procesu kritičnom za kontaminaciju treba se tretirati kao nesukladnost.
Ključne specifikacije izvedbe i metode ispitivanja
Podatkovne tablice poliesterskih štapića za čiste prostorije prikazuju nekoliko standardiziranih rezultata ispitivanja koji kupcima omogućuju objektivnu usporedbu proizvoda. Razumijevanje onoga što ovi testovi mjere - i koje su vrijednosti prihvatljive za određenu primjenu - sprječava uobičajenu pogrešku odabira proizvoda na temelju marketinškog jezika, a ne provjerenih podataka o izvedbi.
| Testni parametar | Metoda ispitivanja | Prihvatljiva vrijednost (ISO klasa 5) | Zašto je važno |
|---|---|---|---|
| Nehlapljivi ostatak (NVR) | IPA ekstrakcija, gravimetrijska | <100 µg po brisu | Ostatak na površini nakon isparavanja otapala; kritičan za optičke i poluvodičke površine |
| Stvaranje čestica (≥0,5 µm) | Brojač tekućih čestica (LPC) | <500 čestica po brisu | Čestice otpuštene s vrha tijekom uporabe mogu se taložiti na osjetljivim površinama i uzrokovati oštećenja |
| Ionska kontaminacija (Na⁺, Cl⁻) | Ionska kromatografija (IC) | <5 ng/cm² po ionu | Ionska kontaminacija uzrokuje koroziju PCB-a i proboj dielektrika u poluvodičkim uređajima |
| Ukupni organski ugljik (TOC) | Oksidacija izgaranjem / NDIR | <50 µg po brisu | Organski ostaci uzrokuju kontaminaciju ultra čistih procesnih kemikalija i bioloških testova |
| Kapacitet upijanja tekućine | Gravimetrijski (IPA mokra težina) | ≥0,3 mL po vrhu brisa | Određuje koliko otapala štapić može nositi i isporučiti na površinu tijekom čišćenja |
| Bioopterećenje (broj mikroba) | USP <61> / ISO 11737-1 | <10 CFU po brisu (sterilno: 0) | Kritično za sastavljanje medicinskih uređaja, farmaceutske čiste sobe i mikrobiološko uzorkovanje |
Sterilni naspram nesterilnih poliesterskih briseva
Za farmaceutsku proizvodnju, sastavljanje medicinskih uređaja i mikrobiološko praćenje okoliša potrebni su sterilni poliesterski štapići. Sterilni štapići se gama zrače nakon konačnog pakiranja kako bi se postigla razina osiguranja sterilnosti (SAL) od 10⁻⁶ (jedna nesterilna jedinica na milijun), potvrđeno prema ISO 11137. Svaki sterilni štapić pojedinačno je pakiran u vrećicu koja se može odvojiti s certifikatom sterilnosti za određenu seriju. Nesterilni poliesterski štapići za čiste prostore — koji imaju nisko biološko opterećenje, ali nisu potvrđeni prema SAL-u — prikladni su za primjenu u elektronici, optici i poluvodiču gdje broj mikroba ne predstavlja rizik procesa.
Kompatibilnost klase ISO Cleanroom i odabir brisa
ISO 14644-1 klasificira čiste sobe od ISO klase 1 (najmanje čestica) do ISO klase 9 (s najmanjom kontrolom). Odabrani štapić mora biti proizveden i upakiran u čistoj prostoriji jednake ili veće čistoće od okoliša u kojem će se koristiti - inače je štapić sam po sebi izvor kontaminacije. Sljedeća tablica mapira ISO klase čistih soba u odgovarajuće razrede poliesterskih štapića.
| ISO klasa | Maks. čestice ≥0,5 µm/m³ | Potrebna ocjena brisa | Standardno pakiranje | Tipična industrija |
|---|---|---|---|---|
| ISO 3–4 | 35–352 (prikaz, stručni). | Ultra-low NVR, poliester od mikrovlakana, ručka od stakloplastike/ugljika | U trostrukoj vrećici, u pakiranju klase 4 | Napredna tvornica poluvodičkih pločica, nanotehnologija |
| ISO 5 | 3,520 | Drška od mikrovlakana ili standardnog poliestera, PP ili najlona, certificirano testiranje serije | U dvostrukoj vrećici, pakirano u klasi 5 | Fabrika poluvodiča, farmaceutsko aseptično punjenje, precizna optika |
| ISO 6 | 35 200 | Standardni poliester, PP ručka, lot-testirano | U dvostrukoj vrećici | Montaža medicinskih uređaja, proizvodnja disk jedinica |
| ISO 7 | 352.000 | Standardni poliester, PP ručka | Jednostruka ili dvostruka vrećica | Elektronička montaža, zrakoplovstvo, opća precizna proizvodnja |
| ISO 8 | 3.520.000 | Standardni minimalni poliester; izbjegavajte pamuk/pjenu | U jednoj vrećici ili u rasutom stanju | PCB montaža, opća elektronika, laboratorij |
Primarne primjene poliesterskih tampona za čiste prostorije
Razumijevanje načina na koji se poliesterski štapići koriste u specifičnim procesima pojašnjava važnost ispravne specifikacije i tehnike te naglašava gdje zamjena proizvodom niže kvalitete stvara mjerljiv rizik.
Proizvodnja poluvodiča i pločica
U tvornicama poluvodiča, poliesterski štapići se koriste za čišćenje žljebova O-prstena u procesnoj komori, kvarcnih komponenti, štitova za taloženje i površina opreme između ciklusa procesa. Trošak kontaminacije u ovom kontekstu je ekstreman: jedna serija vafla kontaminirana tijekom postupka čišćenja čiste sobe može predstavljati $50,000 – $500,000 u gubitku proizvoda ovisno o vrsti uređaja. Brisevi koji se koriste u ovom okruženju moraju imati ultraniski NVR (obično <50 µg po štapiću), vrlo nisku ionsku kontaminaciju i moraju biti kompatibilni s korištenom specifičnom kemijom čišćenja — koja u tvornicama poluvodiča često uključuje formulacije koje sadrže HF koje zahtijevaju procjenu kompatibilnosti materijala štapića.
Čišćenje optičkih komponenti i leća
Optičke površine — leće fotoaparata, laserska optika, zrcala teleskopa i precizni instrumenti — zahtijevaju najdelikatnije tehnike čišćenja. Vrhovi štapića od poliestera od mikrovlakana, namočeni IPA-om optičke kvalitete ili metanolom, povlače se preko optičke površine jednim ravnim potezom (nikada kružnim) kako bi se podigla i prenijela kontaminacija, a ne redistribuirala. Iznimno fina struktura vlakana vrhova od mikrovlakana ( Promjer vlakana 1–3 µm ) dolazi u kontakt s optičkim premazom u mjerilu koje je u skladu s površinom bez grebanja, dok osigurava dovoljno kapilarno djelovanje za uklanjanje čestica i organske kontaminacije. Optičke aplikacije za čišćenje preferiraju štapiće s ravnim vrhom za velike ravne površine i šiljaste ili dlijetaste vrhove za čišćenje rubova i udubljenih područja leća.
Čišćenje tiskanih ploča (PCB) i elektroničkih sklopova
Uklanjanje ostataka topitelja iz lemljenih spojeva, čišćenje kontakata konektora i uklanjanje kontaminacije ispod komponenti s malim zazorom primarne su upotrebe PCB sklopova za poliesterske štapiće. IPA-om namočene šiljate ili male poliesterske štapiće koriste se za čišćenje pojedinačnih lemljenih spojeva ili iglica konektora bez širenja kontaminacije na susjedna područja. Ionska kontaminacija od ostataka fluksa na PCB-ima može uzrokovati elektrokemijsku migraciju i rast dendrita što dovodi do povremenih kratkih spojeva i kvarova na terenu, čineći temeljito čišćenje i verifikaciju (putem ispitivanja ionskom kromatografijom otopina za pranje ploče) procesnim korakom kritičnim za pouzdanost.
Praćenje okoliša i mikrobiološko uzorkovanje
U čistim sobama za farmaceutske i medicinske uređaje, sterilni poliesterski štapići standardni su alat za površinsko uzorkovanje biološkog opterećenja po ISO 14644-9 i EU GMP Annex 1 zahtjevima. Bris se navlaži neutralizirajućim puferom, prebriše definiranu površinu (obično 25 cm²), vrati u transportnu epruvetu i uzgaja kako bi se izbrojile jedinice koje tvore kolonije (CFU). Vrhovi poliesterskih štapića poželjniji su od pamučnih za mikrobiološko uzorkovanje jer potpunije otpuštaju mikrobne stanice u medij kulture, poboljšavajući učinkovitost oporavka 15–30% u usporedbi s vatiranim štapićima u komparativnim studijama oporavka — značajna razlika kada je svrha testiranja otkrivanje niske razine kontaminacije na regulatornim granicama djelovanja.
Ispravna tehnika uzimanja brisa: kako metoda primjene utječe na rezultate
Čak i nepravilno upotrijebljeni ispravni štapić proizvodi loše rezultate čišćenja ili uzrokuje oštećenje površine. Sljedeće najbolje prakse odražavaju standardnu tehniku za čistu sobu i precizno čišćenje poliesterskim štapićima.
- Jedan bris, jedan potez, jedan smjer: Za optičke i poluvodičke površine, svaki štapić treba koristiti za jedan prolaz samo u jednom smjeru. Ponovna uporaba štapića ili brisanje naprijed-natrag redistribuira kontaminaciju po površini. Bacite svaki tupfer nakon jedne upotrebe.
- Pravilno navlažite štapić: Za čišćenje IPA-om, vrh štapića treba namočiti - ne zasićen - tako da se otapalo ravnomjerno isporučuje bez preplavljivanja površine. Prekomjerna količina otapala može prenijeti kontaminaciju ispod komponenti ili u praznine gdje ne može čisto ispariti.
- Pratite mokro sa suhim: Nakon čišćenja štapićem namočenim u otapalo, odmah slijedite suhi štapić od poliestera kako biste uklonili otapalo i svu podignutu kontaminaciju prije nego što se mogu ponovno taložiti kako otapalo isparava.
- Primijenite dosljedan, lagani pritisak: Jaki pritisak komprimira vrh i smanjuje njegovu učinkovitu kontaktnu površinu; za osjetljive optičke premaze, pretjerani pritisak može uzrokovati mikro-ogrebotine čak i kod mekih poliesterskih vlakana. Pritiskajte samo dovoljno da vrh zadrži puni kontakt s površinom.
- Otvarajte ambalažu samo u čistoj sobi: Poliesterskim brisevima pakiranim u vrećice s dvostrukom vrećicom za čistu sobu treba vanjsku vrećicu ukloniti na ulazu u čistu sobu, a unutarnju vrećicu otvoriti samo na mjestu uporabe. Rukovanje unutarnjom vrećicom izvan čiste sobe poništava svrhu čistog pakiranja.
- Nikada ne dirajte vrh štapića: Kontakt s kožom taloži ulja, soli i stanice kože na vrh, odmah ga zagađujući. Rukujte štapićem samo za dršku; ako se vrh slučajno dotakne, bacite štapić.
Kontrolni popis za odabir poliesterskih štapića
Primjenom strukturiranog procesa odabira sprječavaju se najčešće pogreške — odabir pogrešne geometrije vrha, nedovoljna specifikacija stupnja čistoće ili odabir nekompatibilne kombinacije otapala i drške — koje dovode do kvarova u procesu i događaja kontaminacije.
- Odredite ISO klasu čistih soba okoline u kojoj će se štapić koristiti i odaberite štapić proizveden i pakiran u čistim prostorima iste ili više klase.
- Definirajte geometriju površine i zahtjeve pristupa: ravna površina (lopatica/ravni vrh), udubljena ili uska (šiljasti/suženi vrh), konektor ili čahura (vrh cilindra odgovarajuće veličine) ili veliko područje (okrugli/ovalni vrh).
- Odaberite materijal vrha: poliester od mikrovlakana za optičke površine, fine karakteristike ili maksimalnu učinkovitost brisanja; standardni pleteni poliester za opće čišćenje, uzorkovanje i manje osjetljive površine.
- Odaberite materijal ručke na temelju zahtjeva kompatibilnosti otapala i krutosti: PP za opću upotrebu IPA/etanola; najlon za veću krutost; staklena vlakna ili karbonska vlakna za zahtjeve vakuuma, visoke temperature ili ultraniskog ispuštanja plinova.
- Odredite zahtjev sterilnosti: sterilan (gama ozračen, SAL 10⁻⁶) za farmaceutsko i mikrobiološko uzorkovanje; niskog biološkog opterećenja, nesterilan za primjene u elektronici, poluvodiču i optici.
- Zatražite izvještaje o ispitivanju specifične za lot za NVR, stvaranje čestica i ionsku kontaminaciju od dobavljača; nemojte se oslanjati isključivo na tablice specifikacija kataloga, koje mogu odražavati rezultate najboljeg slučaja, a ne tipičnu izvedbu serije proizvodnje.
